製品案内

超音波式開水路流量計
MultiRanger200形

  • シーメンス
  • 流量計
  • 開⽔路流量計

主な用途

開水路の三角セキ、四角セキ、全幅セキなどの流量計測。

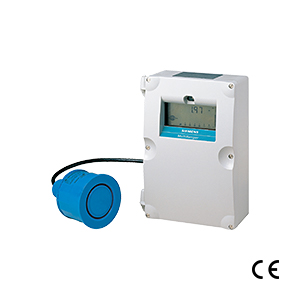

超音波式開水路流量計 イメージ画像

主な特長

セキ式流量計算プログラム標準装備

流量計に必要な全ての機能を一本化、取扱が簡単

異常時の動作状態の設定ができ、電源OFF時でのバックアップメモリー搭載

リレー警報機能が豊富

動作原理

超音波式開水路流量計は、センサとコントロールユニットで構成されます。センサから超音波パルスを発信・受信し、セキ上流の液面レベルを計測します。JIS B8302に従ったセキ形状であれば、セキ上流の液面レベルHと流量Qの間にQ=KHn(K:流量係数、n:べき指数)の関係が成り立ちます。コントロールユニットは、前記の関係により液面レベルを流量に換算し、流量積算も同時に行います。

資料

仕様詳細
仕様詳細
カタログ
カタログ
取扱説明書会員限定
取扱説明書
