コンディションモニタリングシステム　CMS

周波数解析診断(FFT)
エンベロープ解析によるベアリング不具合箇所診断(ベアリング情報入力必要)等
※標準搭載のWebサーバー機能内専用診断アルゴリズムにより、状態変化の気づきから不具合箇所の推定まで幅広くご使用いただく事ができます。

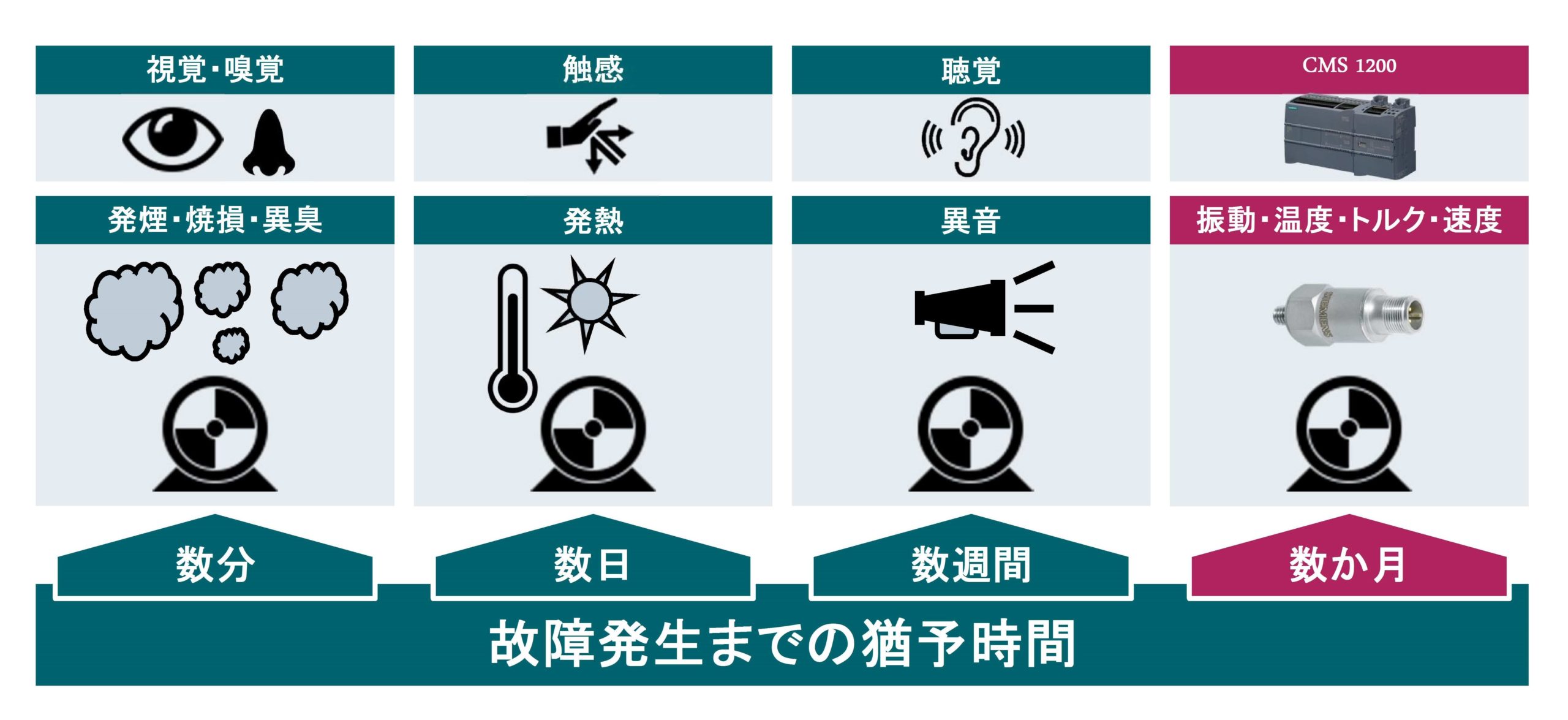

機械コンディションを“連続的”にモニタリングすることで異常兆候を検知

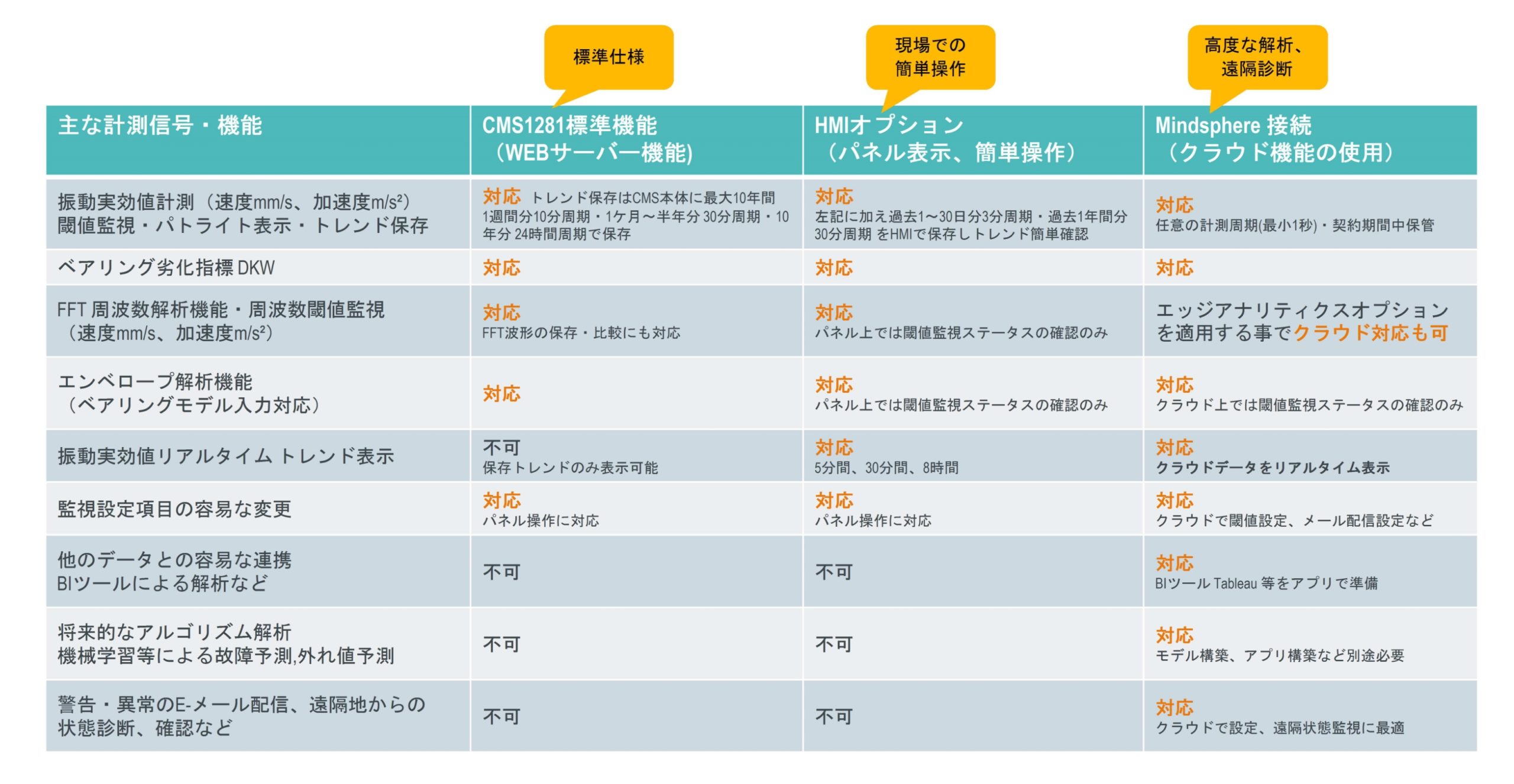

お客様のご使用状況により、現場完結型の最小構成(標準構成)から、MindSphere(クラウド)によるデータ蓄積・解析・閾値監視(クラウドパッケージご提案例)が可能な構成まで、様々なシステム構成が可能です。
※MindSphereはシーメンス社が運営するクラウドサービスです。

①コンディションモニタリング/最小構成(標準構成)

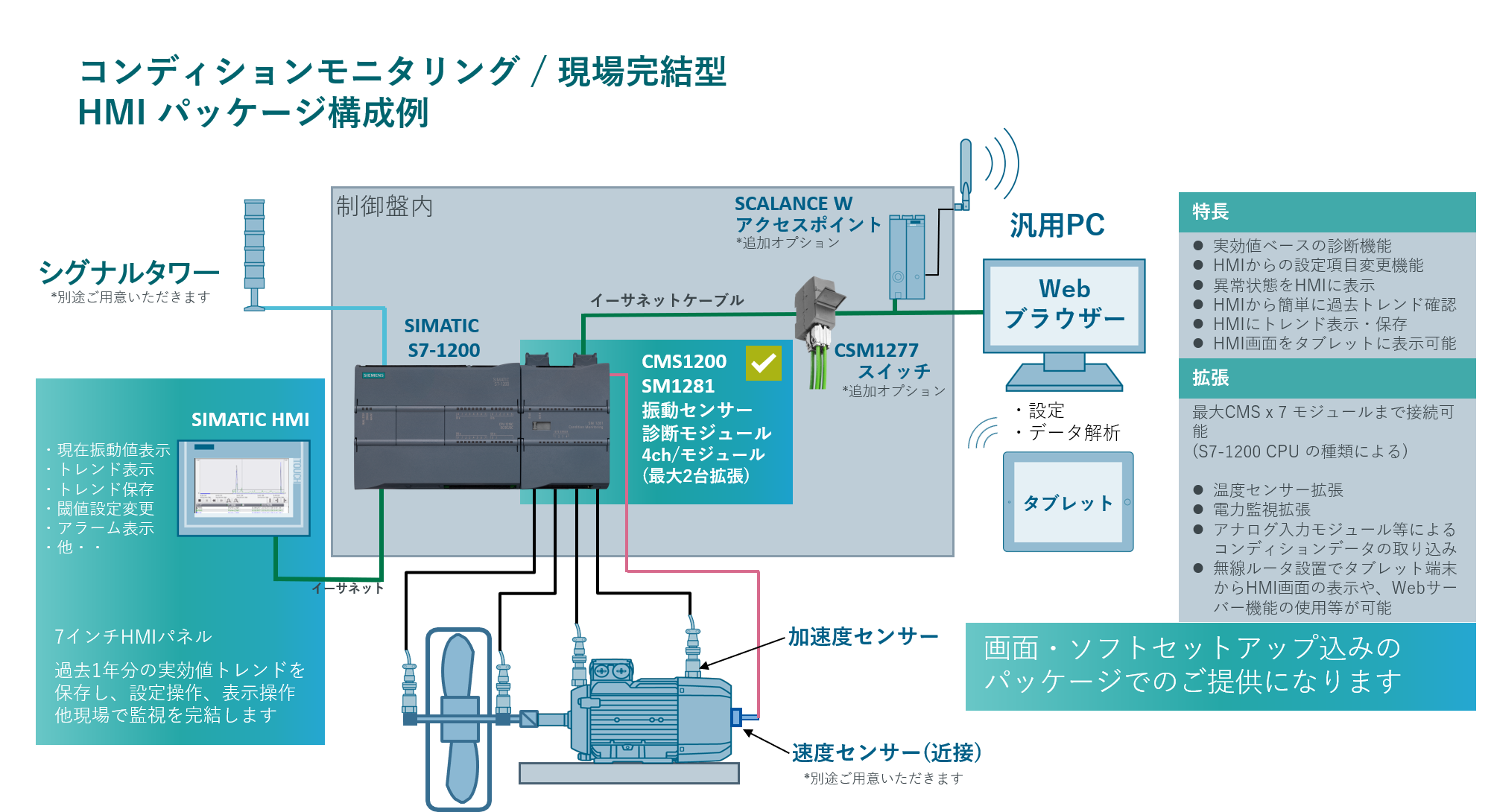

Webサーバー機能による診断構成例

②コンディションモニタリング/オンプレミス環境（現場完結型）
Webサーバー機能による診断構成例

③コンディションモニタリング/クラウド接続型

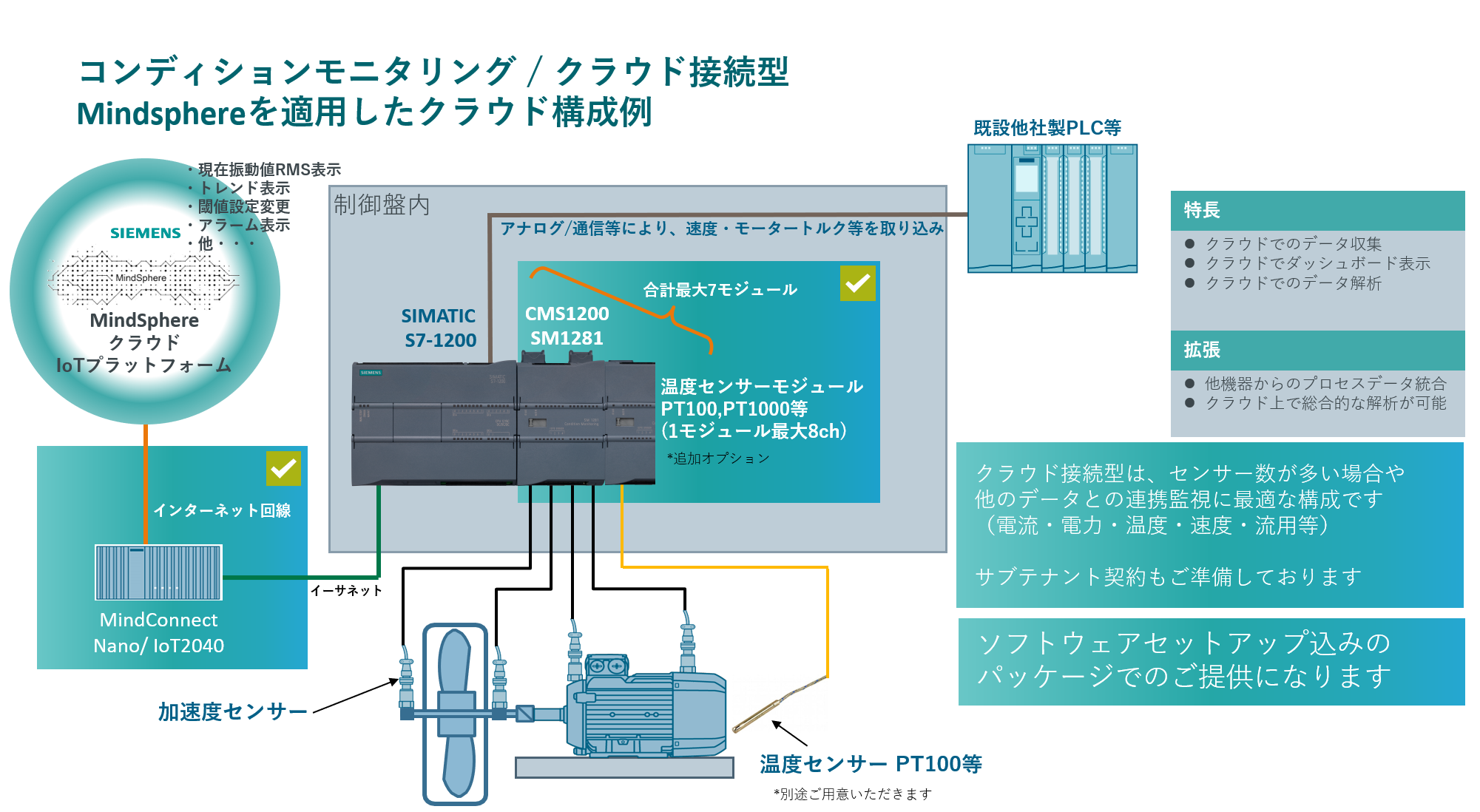

Mindsphereを適用したクラウド構成例

④コンディションモニタリング/クラウド接続型

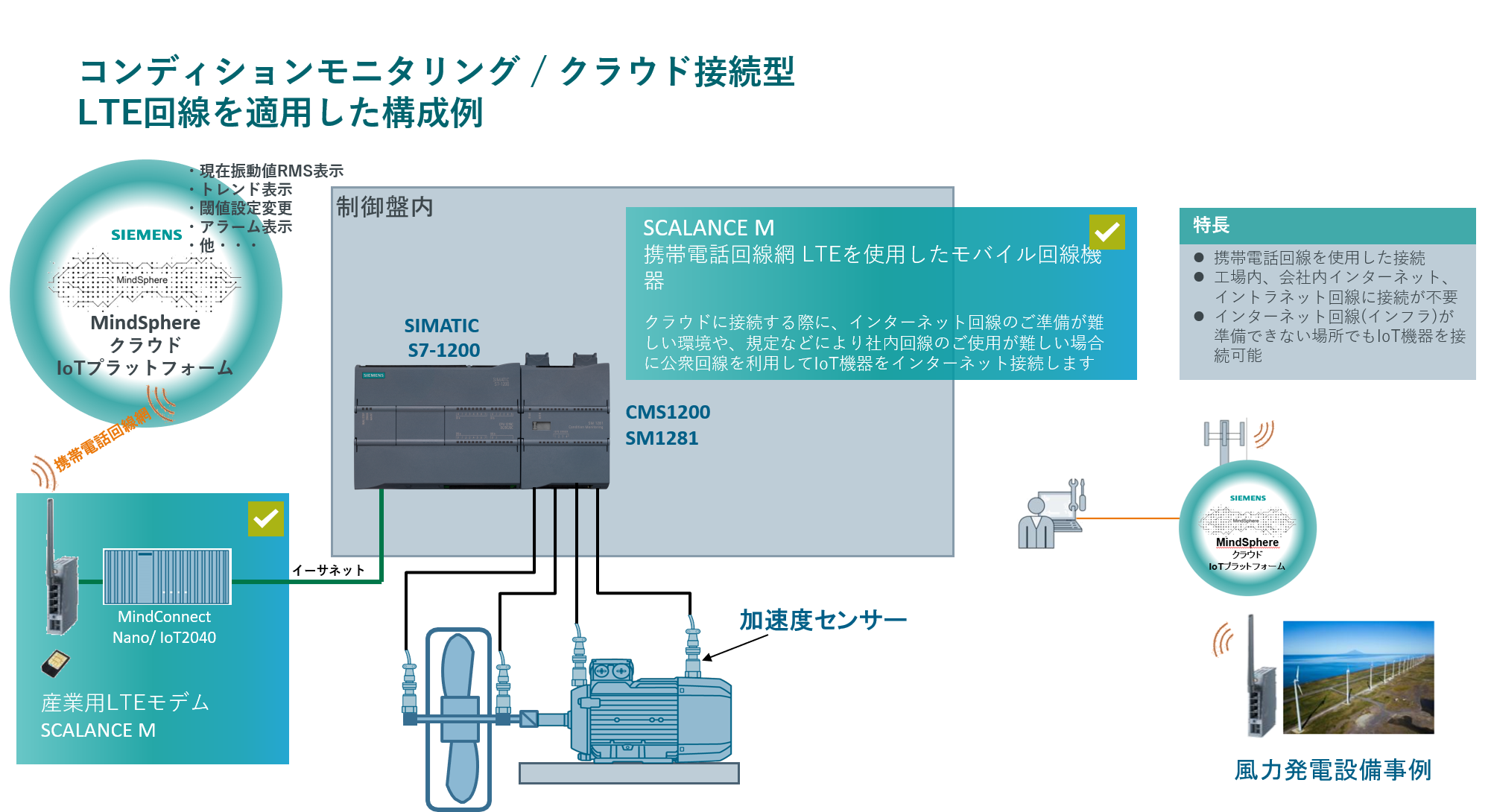

LTE回線を適用した構成例

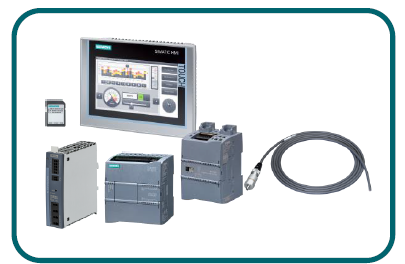

モーター・ギヤボックス等の連続的な振動値監視としてCMS1200をご提案いたします。

据置型で連続的に振動モニターを行う事が出来ます[実効値、トレンド、FFT診断、クラウド]

HMIパネルから実効値トレンド表示・保存、警報レベルの設定変更が簡単に行えます

DKW(シーメンス社独自)ベアリング劣化指数に基づき健全度を数値表示する事が出来ます

エンベロープ診断により、ベアリングの故障個所を推定できます

CMS1200の内蔵WEBサーバー機能により、詳細で高度な状態監視/解析が可能です

モーター温度監視、電力監視、電流監視等がモジュールの追加で可能となります

振動速度実効値(mm/s)

加速度実効値(m/s2)

DKW(シーメンス社独自のベアリング寿命指数)

各実効値トレンド表示・振動速度、加速度のスペクトル解析(FFTアナライザー搭載)

温度入力、速度入力、電力量演算　等

※オプションモジュールと組み合わせる事でモニタリング信号を拡張できます。

振動速度実効値、加速度実効値、DKWについて警報レベル、故障レベルの閾値設定とその出力機能

各スペクトル診断についての周波数帯域毎の警報・故障レベルの閾値設定とその出力機能

コンディションモニタリング本体：最大過去10年(1日間隔)

表示パネル(HMI)本体：最大約1年(1か月間3分周期、1年間30分周期)

MindSphere(クラウド)：最小1秒単位で、契約期間中保存

シーメンスCMSサイトはこちら(動画情報あり)

製紙会社様へ納入のコンディションモニタリングシステム

印刷機構のモータに設置した加速度センサや制御盤のHMI

詳しくはこちらでご確認ください。
