超音波開水路流量計
SITRANS LUT430/LUT440シリーズ

  • シーメンス
  • シーメンスフィールド機器
  • 開⽔路流量計

主な用途

液面計測、高精度開水路流量計、ポンプコントロールなど様々な用途に対応するマルチタイプ。

超音波開水路流量計 イメージ画像

主な特長

あらゆる形状のセキ流量を高精度計測。

適用水路形状が豊富。

データロギング機能を標準装備。

流量計測に必要なすべての機能を搭載。

高い信頼性を誇る世界最先端の超音波技術を提供。

設定値は電源OFF時にも消失しないバックアップ・メモリを搭載。

電源電圧を選ばないACフリー電源。(100~230 V AC)

オプションにてDC電源(10~32 V DC)も対応可能。

動作原理

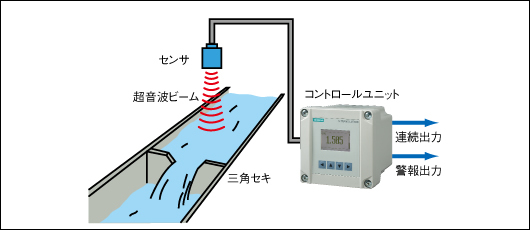

超音波式開水路流量計はセンサとコントロールユニットで構成されます。
センサから超音波パルスを発信・受信し、セキ上流の液面レベルを計測します。
JIS B8302に従ったセキ形状であれば、セキ上流の液面レベルHと流量Qの間にQ=KHn(K:流量係数、n:べき指数)の関係が成り立ちます。
コントロールユニットは前記の関係により液面レベルを流量に換算し、流量積算も同時に行います。
