製品案内

小形横取付形レベルセンサ
SH形

  • レベルスイッチ
  • 液体用 フロート式

主な用途

小形機器組込タイプ。耐腐食性に優れ、あらゆる液体検出に最適。

小形横取付形レベルセンサ イメージ画像

主な特長

タンク側壁に外部よりねじ込むだけの簡単取付。

液比重0.6以上に対応。

ON/OFFの変更は取付位置を180゜回転するだけで完了。

耐腐食性に優れた材質:SCS14(SUS316相当)を使用。

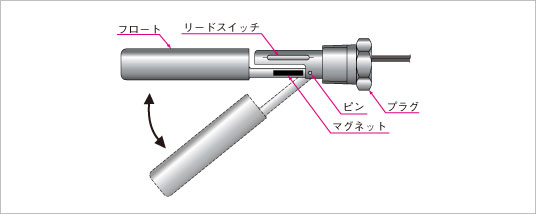

動作原理

フロートの内部にはマグネットが埋め込まれており、ピンを支点にして自由に動く構造になっています。
一方、プラグの先端には内部にリードスイッチが固定されており、リードスイッチの距離関係で決まります。
即ちマグネットとリードスイッチの距離が近い時にリードスイッチはONし、離れた場合はOFFします。
