パルス振動式レベルセンサ
VP11シリーズ

  • レベルスイッチ
  • 粉体用 振動式

主な用途

粉粒体専用、小形機器組込みにも最適。

パルス振動式レベルセンサ イメージ画像

主な特長

フラットな振動板を採用

検出面がフラットな構造のため、ホッパ内への突き出しが少なく、経年変化がほとんどありません。

抜群の耐久性

圧電素子を利用しているため、機械駆動部のないシンプルな構造で、耐久性に優れています。

感度調整が可能

測定物や測定物の付着特性により、感度調整ができます。

取付簡単で低価格

ねじ込みタイプ(G 3/4)とサニタリーフランジタイプ(1-1/2S)で、簡単に取り付けられます。

小形で軽量

外径寸法 : Ø22.5(振動板)、質量 : 約220g(VP11N)・約300g(VP11F)と小形・軽量です。

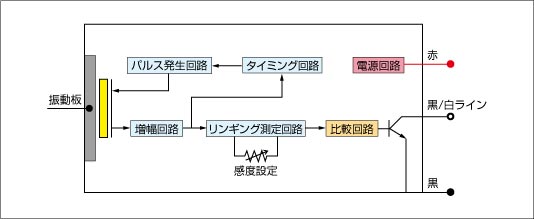

動作原理

圧電素子を利用し、振動板をパルス的に振動させるとその後に残響振動(リンギング)が発生します。
このリンギングは、時間の経過とともに収束する特長があります。測定対象物が振動板に接触し、加えられる制振力(振動を止めようとする力)の大小により、その収束の仕方が異なります。例えば、測定対象物が振動板に接触していない場合は、リンギングはなめらかに収束します。
 また、測定対象物が 振動板に接触している場合は、リンギングが急速に収束します。このようなリンギングの収束の仕方を比較し、測定対象物の有無を検出します。そして、パルスの発生を残響振動に同期させることにより、幅広い感度に対応できます。
