静電容量式レベルセンサ(位相検出方式)
CG/CGS/CG65/CG66シリーズ

  • レベルスイッチ
  • 静電容量式

主な用途

液体・粉体・塊体などあらゆる測定物に対応。パラメータによるワンプッシュ調整。

静電容量式レベルセンサ(位相検出方式) イメージ画像

主な特長

パラメータによるワンプッシュ調整。

マイコン搭載で多彩な機能を実現。

業界初のオペレーションLCD表示。(レベルスイッチ)

耐付着対策性能を向上。

抜群の信頼性。

動作原理

基本的な発振回路は、L(コイル)とC(電極間に生じる静電容量値)の並列共振回路です。
この回路の発振周波数は、f=1/2πです。

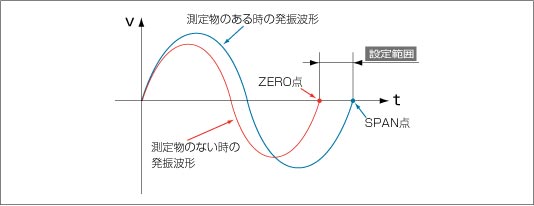

被検出物が無い状態での発振周波数をf1とすると、f1=1/2π、C:初期の静電容量値(ゼロ点)被検出物が有る状態においては、Cが、C+ΔCに増加し、発振周波数がf2に変化します。
f2の周波数は同様に以下のように表せます。
f2=1/2π、C+ΔC:被検出物による静電容量値(スパン点)このf1からf2への周波数変化を検出し、リレー出力します。また、この周波数変化を8段階(ゼロ点、スパン点間)に分割し、各段階に動作点、復帰点を設定できるため、上限用設定、下限用設定、ヒステリシス設定等ができます。

※設定範囲を8段階に分割し、ON、OFF点を決定します。また、ヒステリシス設定も可能です。
