シーメンス 電磁流量計
SITRANS FMシリーズ

  • シーメンス
  • シーメンスフィールド機器
  • 電磁流量計

主な用途

豊富なライニング材質と電極材質を持ち、過剰品質を抑えた機種選定によりローコスト提案製品としても最適

シーメンス 電磁流量計 イメージ画像

主な特長

MAG5100Wは、上下水道や排水、灌漑用水や工業用水、空調用循環水・冷水などに最適な廉価タイプ。

MAG1100/1100Fは、食品や医薬品・化学薬品などに最適な小口径・サイタリータイプ。

MAG3100は、腐食性液体(硫酸/塩酸/苛性ソーダ等)や酸性・アルカリ性水溶液などに最適な一般タイプ。

一体形から分離形へ、分離形から一体形へ、簡単に用途にあわせた組み替えが可能。

LCD表示の方向も簡単に変更することができる。

水中や地中に埋没して使用することができる。

動作原理

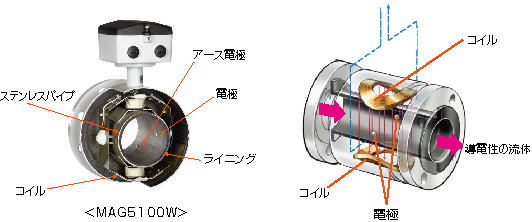

電磁流量計は「ファラデーの電磁誘導の法則」を測定原理としています。
「ファラデーの電磁誘導の法則」は、磁界の中を伝導性の物体が動くと、その物体内に起電力が発生するというものです。これを電磁流量計の測定原理として応用する場合、誘導性物体の代わりに導電性液体を考え、発生した起電力を外部に取り出すために電極を設けます。

図の場合、平均流速v(m/s)と起電力es(V)の関係は次のようになります。

es=k・B・d・v(V)・・・①
k:定数
B:磁束密度
d:内径(電極間距離)
平均流速v(m/s)と流量Q(m3/s)との関係は
流量Q(m3/s)=測定断面積(m2)×平均流速v(m/s)・・・②
となり
流量Q=π・d2/4・v・・・③

①、③の式より

es=4kB/π・d・Q(V)・・・④

となり流量Q(m3/s)に比例した起電力es(V)を得ることが出来ます。
