製品案内

超音波式レベル計
PLU240形 (SITRANS Probe LU240)

  • レベル計
  • 超音波式

主な用途

センサ・アンプ一体形の超コンパクト設計。
水、排水、薬液などの計測に最適。

超音波式レベル計 イメージ画像

主な特長

防爆構造

JPEx 本質安全防爆 Ex ia ⅡC T4 Ga
 PLU240-E6 F2/F4 計測範囲6m MAX.
 PLU240-E12 F2/F4 計測範囲12m MAX.

ワイドな表示機能

5桁LCDによる卓越した表示機能は、計測値モニタやゼロ・スパン点の確認などが可能です。

センサ、アンプ部一体の超小形設計

シンプルでコンパクトなデザイン、取付(G2)も簡単で設置するだけで動作する完璧な自己調整タイプです。

検出部材質にPVDF(Kynar)を使用

検出部材質は、分子構造が密のためガスやベーパなどが浸透しにくい特性を持っているPVDF(Kynar)を使用しています。また、耐食性に優れたETFE(Tefzel)の選択も可能です。

温度補償センサを搭載

温度センサを先端付近に搭載しているため従来は必要であった別取付の温度センサは不要です。

脱着可能な先進のローカルディスプレイインターフェース(LDI)搭載

LDIは取り外しが可能で、LCDの向きを90°毎に回転させて取り付けることができるので、機器を設置する時に電線投入口の位置決めを気にする必要がありません。

EEPROMによるメモリバックアップ

4~20mAの設定値は半永久的に停電バックアップされます。

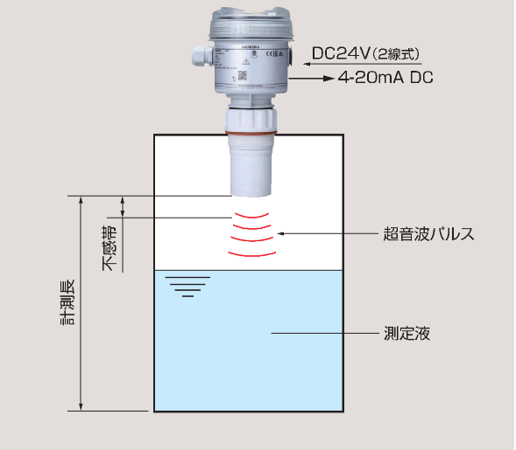

動作原理

超音波式レベル計から発信された超音波のパルスは液面で反射され、かえってきたエコーは、センサで受信されて電気信号に変換されます。そして、この時の発信パルスと受信パルスの時間差を測定し、距離に比例した出力信号を取出します。

資料

カタログ
カタログ
取扱説明書会員限定
取扱説明書(非防爆仕様)
取扱説明書会員限定
取扱説明書(本質安全防爆仕様)
外形図会員限定
外形図【PDF】
外形図会員限定
外形図【DXF】
